预涂钢板在钢桶行业的应用(辛巧娟)

时间:2016-01-26 15:16来源:未知点击:

随着国家环境保护政策执行力度的加大及涂料销售税的进一步实施,中小型化工企业及污染严重的企业被逐步关闭。钢桶生产过程中的涂装工艺也成了困扰其发展的重要环节。因此这几年不少钢桶企业相继安装了许多各种各样的废气净化装置,看似非常简单的钢桶制造业变成了复杂的综合行业。新上的钢桶生产线或企业扩建都因为项目的环境评价不能顺利通过而搁浅。为此有许多有识之士经过多年的努力,把预涂钢板应用于钢桶制造。

预涂钢板就是在金属薄钢板上涂印涂料、压印上彩色花纹或热压上塑料薄膜后的钢板,所以这种钢板又称为彩涂钢板、彩印涂钢板和塑料复合钢板(覆膜铁)。其实目前人们叫的彩涂钢板、彩印钢板及覆膜钢板在生产工艺上是不相同的,根据目前国内钢桶企业使用预涂钢板的情况,行业专家辛巧娟和殷宜国先生于12月中旬走访了江苏、浙江的一些制桶及相关企业。现将预涂钢板的使用情况介绍如下。

一、彩涂钢板

众所周知,彩涂钢板在我国已经应用十多年了,但涂层厚度和钢板厚度都达不到制做钢桶时的质量要求。但近几年,随着技术进步,目前预涂钢板厚度可达到1.5毫米。而且更先进的涂料和涂装技术也被成功应用于预涂板上。目前预涂的钢桶彩钢板不但钢板厚度能满足要求,而且其涂料涂层还具有划痕自动修复功能,也就是说,做桶过程中钢桶表面如果有轻微划伤,24小时后可自动修复。下面是我们在江苏吴江贝氏制桶有限公司看到彩涂板做的钢桶。

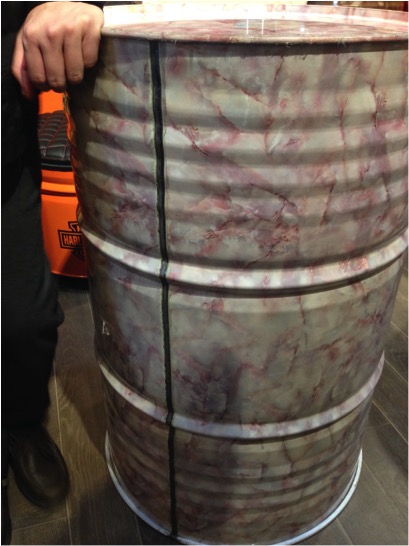

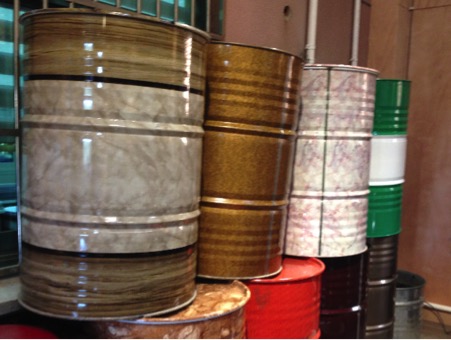

多色花纹彩涂板钢桶

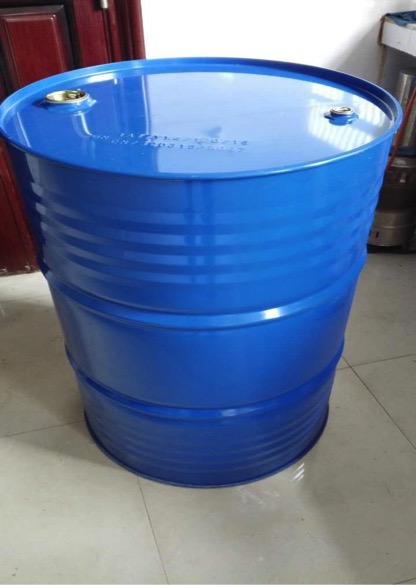

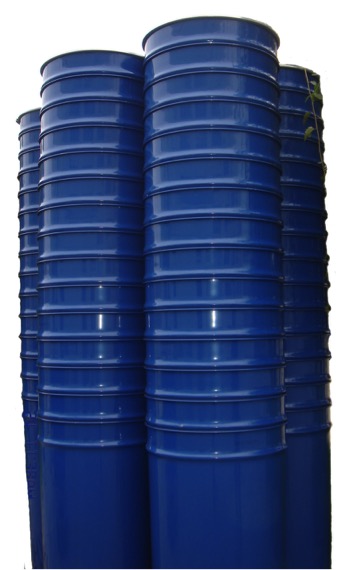

单色彩涂板钢桶

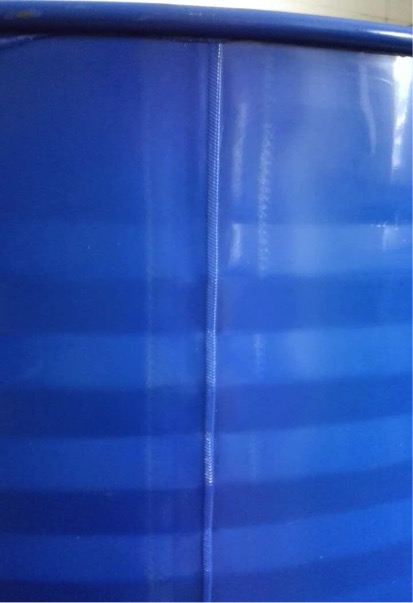

单色彩涂板桶的焊缝补涂

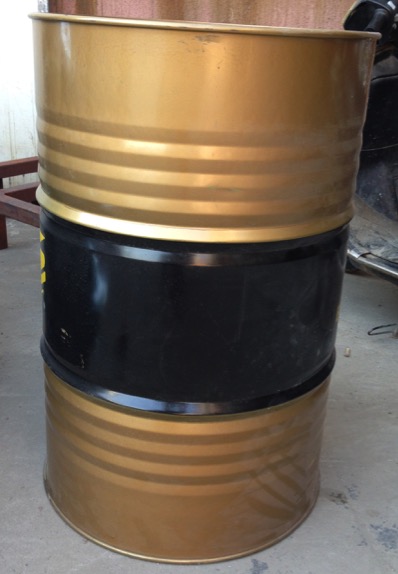

双色彩涂板钢桶

随后,我们又去车间看了彩涂板钢桶的生产情况,在生产车间发现,用目前的钢桶生产设备及工艺工装生产彩涂板钢桶,还存在下列问题,希望钢桶设备及工装企业配合钢桶厂及彩板厂共同努力,尽快解决此问题。

1、内涂层钢桶涂层质量问题

(1)从生产现场发现,对于彩涂板钢桶来说,双面涂层更经济实惠,但目前的内涂层采用的涂料不能满足钢桶包装盛装内容物的要求。这个问题彩涂板生产厂家已经与涂料供应商PPG在研制适合钢桶内涂层的彩涂涂料,以最高标准PVF为限,这样桶内可盛装各种化工及其他内容物。

(2)内涂层的厚度、遮盖力、光亮度、附着力及拉伸强度等均应符合目前钢桶内涂层质量要求,即成型后桶身内表面要求光滑、无漏点、无划痕和起泡等缺陷。

(3)内涂层钢桶桶身壁的磨损及焊缝补涂,目前试制的彩涂内涂钢桶,如下图所示。存在的问题有以下几个方面。

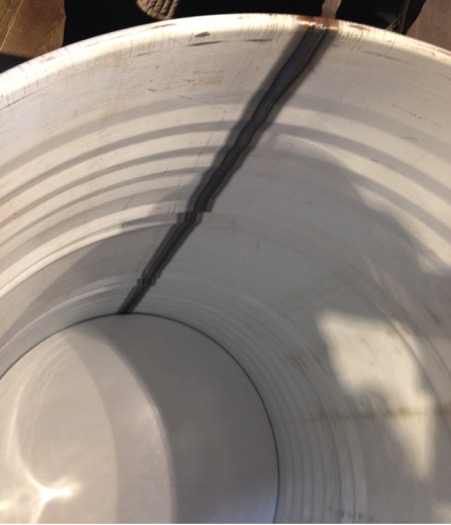

彩涂板钢桶内壁磨损及焊缝

A) 内涂料问题刚才已经谈过,正在解决。

B) 生产过程中桶内壁及翻边处的磨损,这就要求我们设备厂家对目前现有的钢桶设备进行技术升级,减少桶身与设备式工装之间的相互摩擦,即制动离合一次到位。并提高工装模具的表面硬度和粗糙度,减少工装模具表面的划伤。

C) 内焊缝补涂,由于焊接时要清除焊缝处的涂层,对有些不能直接与铁接触的化工产品,焊缝处必须补涂内涂层。目前已经有人在研究采用UV补涂、喷粉补涂、塑料带补膜等多种方法。塑料带补膜法,还可用于目前番茄酱包装桶。

(4)彩涂后的钢板内层容易生锈。彩涂时将钢板表面的油污处理的非常干净,彩涂收卷后钢板如果不能在一周内使用,会产生锈蚀。所以在彩涂板收卷时,应在未涂涂料的表面上涂少许的低温挥发油,该油在开卷和钢桶制做过程中可直接挥发,我们走访了彩涂板厂,研究了他的生产工艺和加工方法,认为此法可行。

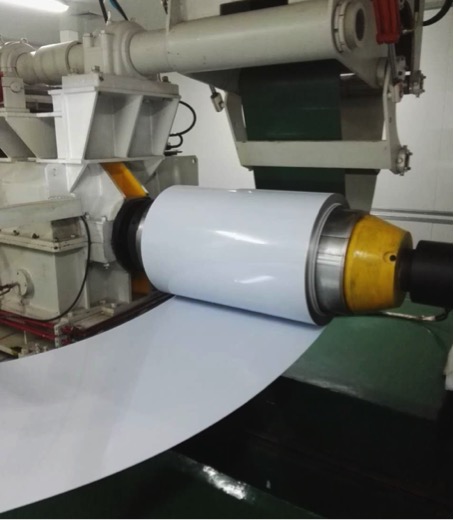

彩涂板收卷(可加涂油装置)

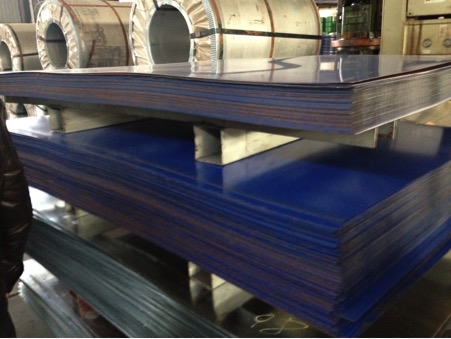

开卷后的彩涂桶身板

2、彩涂钢板桶的生产工艺

彩涂板由于表面有油漆,其生产工艺与目前我们生产热镀锌板是一样的。而且彩涂板厂目前可为钢桶行业涂出钢桶专用板,即桶身1.2×927×C;桶底顶板1.2×1250×C,每吨彩涂价格与钢板厚度有关。随着厚度越厚,彩涂加工费越高,越薄越便宜。因为厚料彩涂时需要的动力大,料的运行速度慢,每小时涂布的料少。

生产工艺:

桶底顶:开卷→校平→桶底顶冲压(桶身下料)→底盖预卷喷胶→堆码;

桶身:磨边(铣边)→卷圆焊接→试漏→焊缝补涂烘干→翻边预胀→压筋压线→封口→试漏→堆码。

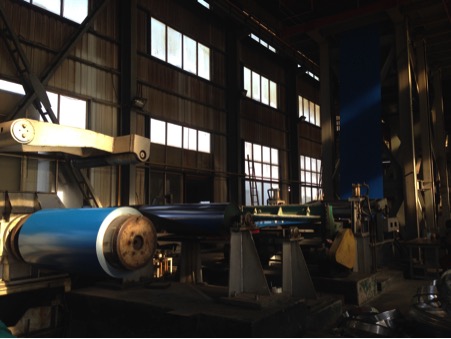

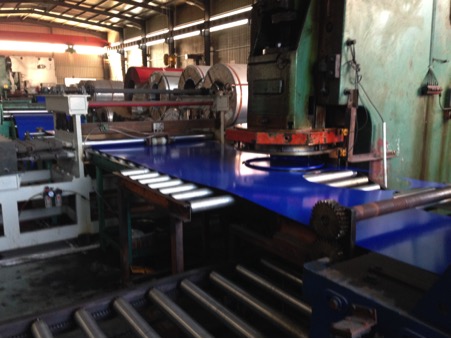

桶底顶生产线

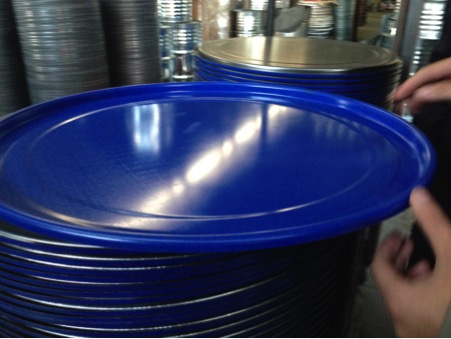

开口桶盖

生产中发现工装模具问题:

(1)冲压模具拉伸表面有划痕 需模具生产厂配合解决。

(2)底盖预卷时表面划伤 预卷机与桶盖表面相互磨擦。

(3)翻边处磨损前面已经提到,而封口时卷边处的磨损和桶底顶的再次相对运动,会造成桶底顶表面及郑边处的划伤和磨损。这些问题都需从设备和工装上进行改进。

专家指导研究技术问题

看见彩涂板桶,我高兴地合不拢嘴

二、彩印钢板

彩印钢板是另一种方式的预涂钢板,他比彩涂板更先进,可实现多彩及花纹更复杂的图案,还可以进行防伪印涂。可采用油漆和油墨两种方式印涂。

预印涂钢板有三层油漆(墨),分别为底漆、中间漆和面漆,可按客户个性需求定制生产。如果是用油墨印涂,中间漆根据色泽不同,可分多次印涂。

1、油漆彩印涂钢板

油漆彩印涂钢板,中间漆可是多种颜色,涂印方式也可是转印、压印等不同形式,在线生产中,可把激光防伪标识隐藏在面漆内层,起到防伪作用。

(1)增加防伪功能的钢桶外观

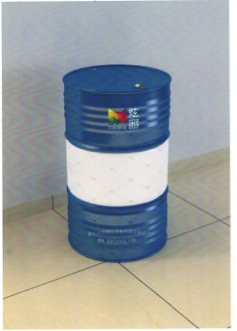

印涂防伪钢桶

(2)在桶的二层油漆之间增加水印图案(此图案有触感)和激光防伪标志,改变双色油漆的交界形态,把直线改为波浪形。

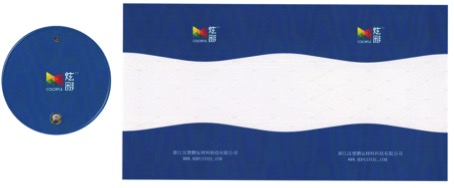

桶顶和桶身板印涂图案

(3)商标用三色套印图案体现立体感觉增加防伪难度。下右图为水印放大效果图。

在彩印钢桶板的中间层油漆时,增加了水印图案(此图案有触感)和激光防伪标志,并改变双色油漆的交界形态,把直线改为波浪形。商标用三色套印图案体现立体感觉增加防伪难度。当然要印制商标还须钢桶的使用商家提供相关资料。目前这种板料国内已经有厂家生产,可满足制桶厂商的需求。

2、油墨印涂彩色钢板桶

油墨印铁技术应用于金属包装行业已经几十年了,但都是用于体积小、重量轻,材料薄的制罐业上,将此用于200升钢桶,在全球也仅有1~2家,但我们中国人不甘落后,已经设计制造出200升钢桶涂布机和印铁机,目前此设备已经基本安装就绪,正在调试阶段,与其配套的钢桶生产线也是世界一流,预计春节后安装调试。此套设备的运行,将从根本上改变我们生产了100多年有钢桶生产工艺,我们试目以待。

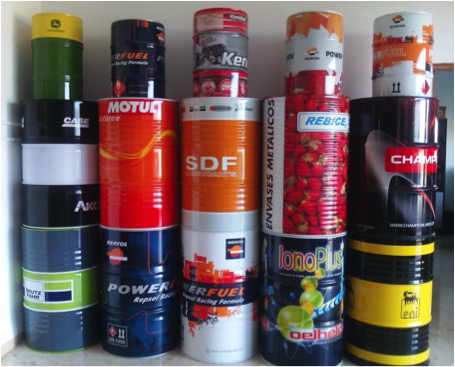

油墨印涂板钢桶

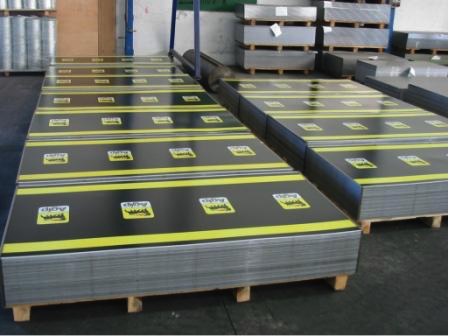

200升钢桶桶身油墨印涂板

三、塑料复合钢板(覆膜铁)

覆膜铁是上世纪九十年代由日本东洋钢铁研制生产,由于具有良好的耐深冲、耐腐蚀、耐溶剂,所以很快就在国内发展起来。目前它除了在装饰、家电、汽车等行业广泛应用外,已经成功被应用到金属包装罐行业。从2008年开始,我们努力将覆膜铁引入钢桶行业,由于钢桶体积大,材料厚度远远大于金属罐用的马口铁,所以无论是覆膜设备、塑料膜厚度、及其性能都需要有质的飞跃。2015年经过几家覆膜铁生产厂家及塑料膜生产厂家的共同努力,钢桶覆膜铁应用于生产应该很快会成为现实。

200升覆膜铁钢桶

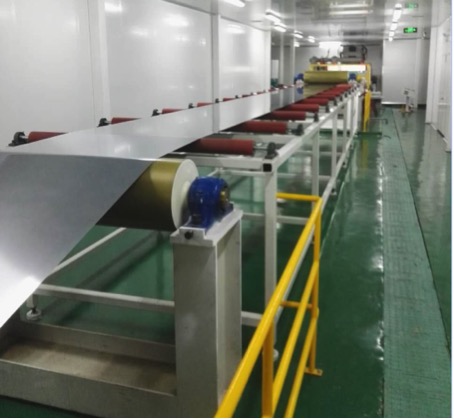

覆膜铁生产线

双面覆膜生产线

无论是印涂板钢桶、彩涂板、还是覆膜钢桶,制桶后都存在内外焊缝补涂问题及其他生产问题。其他问题的解决方法大家已经达成共识,也有了成功的解决办法,有些正在实施。只是外焊缝补涂目前处于手工状态,望行业同仁携手解决。可采用无色透明的液体或无色覆膜塑料带粘合。

预涂钢板桶焊缝补涂

预涂钢板目前主要生产单色,无论是单面还是双面均已不存在问题,所以已经使用于200升单色钢桶、钢塑复合桶等桶的批量生产,其实目前完全可用于215~230升锥形番茄酱钢桶的生产。无论是工艺还是设备,生产锥形桶的厂家无需改变就可直接生产。且生产环境得到改善,投资和生产周期大大缩短。

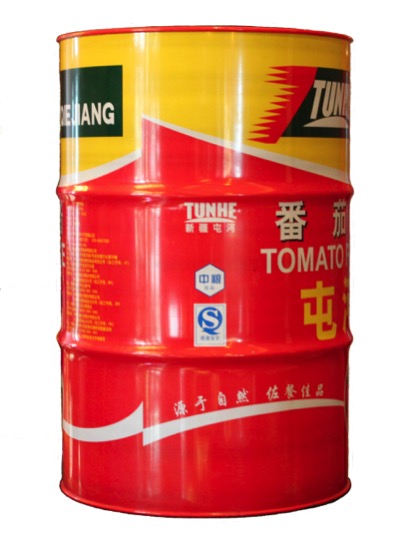

200升锥形番茄酱钢桶

四、采用预涂钢板制做钢桶的前景

采用预涂钢板制造钢桶将有广阔的前景,它减化了钢桶的生产工艺,使钢桶变成了较为单一的加工行业,使生产车间洁净生产成为可能。企业管理者不用再去考虑钢板的清洗磷化,后段的喷漆、烘干及废气、废渣和废水的排放。减少了钢桶的印字及印图案等过程。更有利于加工食品包装桶。设备简练,占地面积减少,钢桶生产厂家投资会大大降低。工序简化,使用工人减少,生产成本降低。
