辛巧娟

2015年，我们钢桶行业继续倡导并沿着节能、环保的大方向迈进。到了年底，仔细盘查，今年收获不小。首先在涂装方面已经有彩钢板预涂铁、印涂铁在钢桶厂成功应用。在覆膜铁应用方面，也有了长足的发展，我们经过试制，找到了对应钢桶覆膜塑料膜的性能及其要求，并完善了覆膜钢板制造钢桶的工艺及设备。其次是在山西隆昊、南京宁容等厂家研制的钢桶桶口法兰自动锁合基础上，浙江建德市旭恒金属制品有限公司研制出钢桶螺圈冲孔翻边锁合复合自动装置。桶口冲孔及螺圈锁装一套模具完成，加上送料系统，省人省时，降低了钢桶的生产成本。

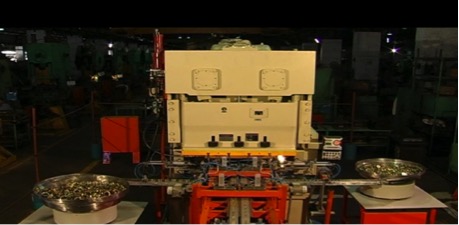

桶口法兰锁装系统

钢桶法兰冲孔翻边锁装复合装置分模具和送料机构两部分，可分别适应各种规模钢桶厂的需求。

一、冲孔翻边锁装复合模具

对此装置来说，复合模具是核心，无论是手动、半自动还是全自动，其模具结构和复杂程度是一样的。随着上料机构自动化程度不同，生产效率及整体复杂程度也不同。这里我们先介绍复合模具。

冲孔翻边锁装复合模具其工作原理：先把法兰放入下模中，它做为压合八方座的凸模，然后冲孔翻边凸凹模伸出，冲孔翻边后模具下行直接进行压八方和上缘卷边锁合。模具图如下：

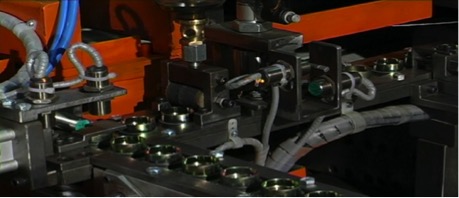

模具小法兰部位工作图

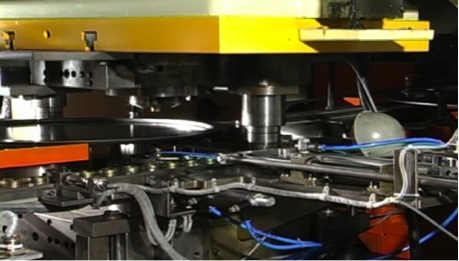

模具大法兰部位工作图

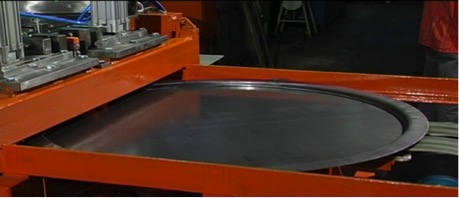

锁装前桶盖自动送入模具

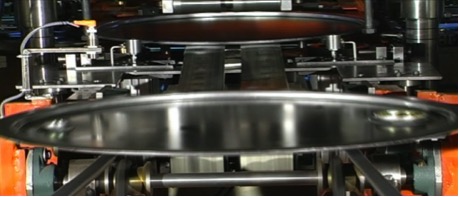

锁装后桶盖自动送出模具

二、全自动和半自动上料装置

上料装置与原来已有的法兰锁合是一样的，有手动、半自动和全自动，由于自动化程度不一样，所以生产效率也不一样。手动的就不用介绍了，就是人工用手把法兰放入复合模下模孔中；半自动装置是通过机械手一个一个的放入复合模下模孔中。

全自动上料装置是通过振动系统首先是法兰转向排列，然后通过控制系统逐个由机械手送入复合模下模孔。见下图。

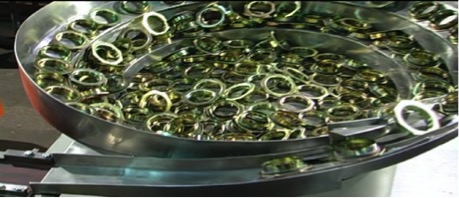

法兰转向排列装置

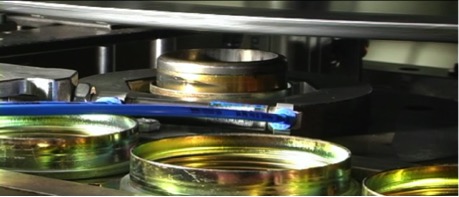

法兰输送装置

机械手将法兰送入模具中
